Rohrbiegewerkzeuge


Rohrbiegewerkzeuge

Rohrbiegewerkzeugsätze und Einzelwerkzeuge

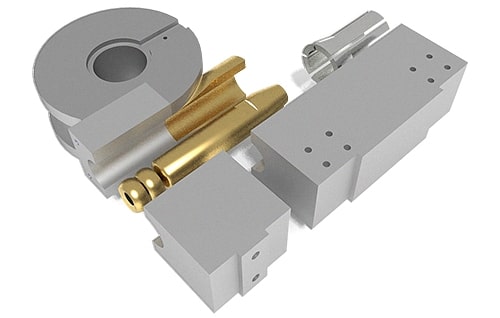

Wir sind bereit, von separaten Werkzeugen nach der Kundenspezifikation bis zum kompletten Satz von Werkzeugen (Biegeform, Spanneinheit, Gegenhalter, Dorn, Faltenglätter usw.) für den angegebenen Durchmesser und den Radius des Rohres.
Wir haben die Möglichkeit, das Rohrbiegewerkzeug, Biegewerkzeug für Rohrbiegen von einfachem Set für leicht gebogene Rohre bis hin zu komplizierten Lösungen mit den verschiedenen Biegeformen (Multi-Stack), Ein- oder Mehrkugeldorne, Sonderflächen für kurzes gerades Teil und dichtes Klemmen, spezielle Profilwerkzeuge und Hydroformformen, Werkzeuge zum Biegen von Profilen, quadratischen und rechteckigen Rohren, Rollenwerkzeugen für Schubbiegen usw.
Die Werkzeuge werden mit der richtigen Wärmebehandlung für die beste Materialhärte und Maximierung der Lebensdauer für den Werkzeuggebrauch hergestellt.


Rohrbiegewerkzeuge

Multi-stack Rohrbiegewerkzeuge

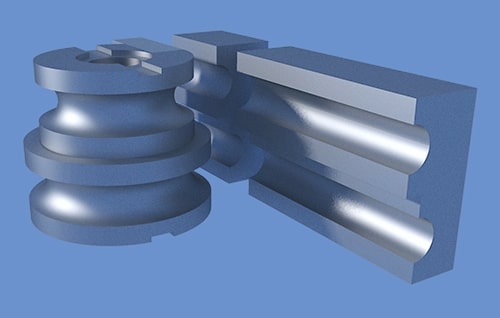

Wenn Sie Maschine unterstützt die Installation von Rohrbiegewerkzeuge auf mehreren Ebenen können wir nicht die eine Ebene Werkzeuge, sondern Multi-Stack (Multi-Level) für alle notwendigen Radien und Formen bieten. Normalerweise wird ein stabiler Multi-Stack als der Weg verwendet, um etwas Geld gegen die Notwendigkeit zu sparen, um separate Werkzeuge zu bestellen. Darüber hinaus ist die Installation von Multi-Stack Rohrbiegewerkzeuge schneller und effektiver, wenn Sie die wiederholte Produktion haben. Bei Bedarf können wir die Herstellung von Standard-Biegewerkzeugen sowie Schubbiegewerkzeugen anbieten.
Mehrfach gestapelte Werkzeuge können als separate Komponenten von Werkzeugen mit der Möglichkeit zur Installation auf verschiedenen Ebenen (mit einer speziellen Befestigungsplatte - universellere und bequemere Konstruktion) sowie als solide mehrstöckige Teile mit der Unmöglichkeit, die Ebenen zu ändern, hergestellt werden. Normalerweise ist ein fester Körper erforderlich, um Normalkräfte auf die Oberseite ausüben zu können, um ein Nichtverbiegen oder Brechen zu verhindern.
Üblicherweise erfolgt der Aufbau von Multi-Stack-Werkzeugen und etwaige Installationen der Werkzeuge auf der Maschine auf verschiedenen Ebenen als Pyramide mit größeren Radien auf den unteren Ebenen.


Rohrbiegewerkzeuge

Biegeformen

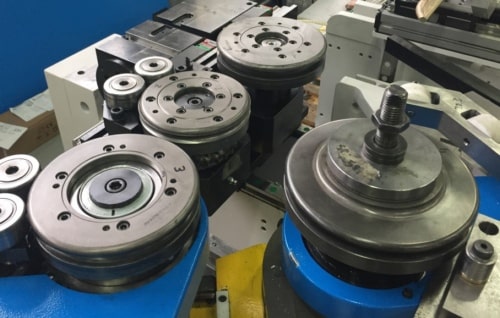

Biegeform ist der Hauptteil, um den Radius der Biegung zu bilden. Die vordere Klemme /Spanneinheiten spannt das Rohr zusammen mit der Klemme der Biegematrize, um jegliche Bewegung zu verhindern, und dann dreht sich die Biegeform um die Mittelachse, um das Rohr entlang des Profils der Matrize zu "ziehen". Wir liefern von einfachen einstufigen Biegeformen bis hin zu komplizierten mehrstufigen (Mehrstapel-) Biegeformen mit unterschiedlichen Biegeradien.
list Feste Teil- oder Biegeform mit Klemmeinsatz
list Standard- oder Sonderfläche
list Eine Ebene oder Multi-Stack
list Verbundprofil für Biege-in-Biege
list Rechts- oder Linksbiegen
list Verbunden mit dem Flansch zur Montage
list Interlock-Klemmung
list Integrierte Welle di Biegeform für solide mehrstöckige Werkzeuge
list Sonderwellen zur Herstellung von Federn und Spulen, Flansche samt Welle und ggf. Gewinde, beliebige individuelle Konstruktionen
list Schwere Teile mit Ringschrauben zum Kranheben


Rohrbiegewerkzeuge

Spanneinheiten und Gegenhaltern

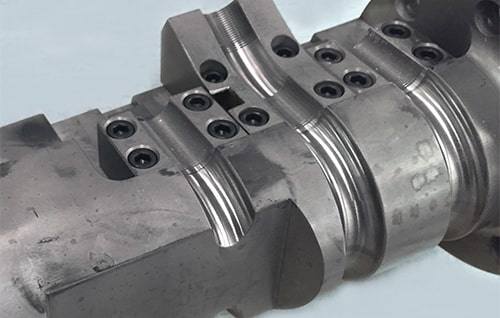

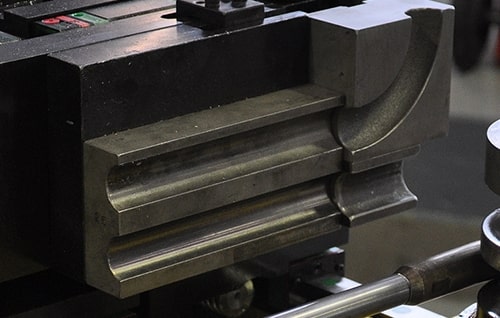

Spanneinheiten sind notwendig, um das Rohr während des Biegeprozesses zu fixieren. Die vordere Klemme führt das Klemmen zusammen mit der Klemme des Biegewerkzeugs durch, um eine mögliche Bewegung oder ein Verrutschen zu verhindern. Der Gegenhalter folgt der Biegung, um die Neigung des Rohres zu verhindern, die Einsparung der Geometrie zu kontrollieren. Wir liefern von einfachen einstufigen Spanneinheiten und Gegenhaltern bis hin zu komplizierten mehrstufigen (Multi-Stack) Werkzeugen.
list Standard- oder Sonderfläche (normal, mikroverzahnt, Rauschen durch EDM oder andere Möglichkeiten)
list Eine Ebene oder Multi-Stack
list Verbundprofil für Biege-in-Biege
list Rechts- oder Linksbiegen
list Kurze Spanneinheiten mit fester Befestigung des Rohres für feste Klemmung
list Interlock-Klemmung
list Verbindungsadapter
list Dehnungsabstandshalter


Rohrbiegewerkzeuge

Spannzangen

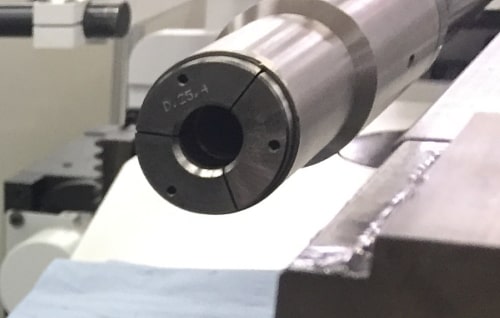

Spannzangen für Rohrbiegemaschinen werden entsprechend dem Durchmesser des Rohrs hergestellt, um es in den Schlitten einzuspannen. Die Spannzange umfasst den Körper und die Backen zur Fixierung. Loch dient zum Durchgang der Dornstange. Bei einigen Maschinen werden Universalspannfutter verwendet, einzelne Spannzangen sind nicht erforderlich. Das Spannen erfolgt normalerweise unter Verwendung von pneumatischen oder hydraulischen Systemen. Hauptsächlich an Rohrbiegemaschinen übernehmen auch Spannzangen die Drehung des Rohres um die Mittellinie.
list Segmentierte Stücke oder separate Segmente als Ersatzteile
list Gefederte massive Spannzangen
list Baugleich mit Original-Spannzangen der Maschine oder Sonderanfertigung
list Körper aus Stahl
list Sondergeometrien für unrunde Rohrformen
list Unterschiedliche Backenanzahl je nach Geometrie und Konstruktion


Rohrbiegewerkzeuge

Dorne


Dorn ist der notwendige Teil für die Dornbiegung, um die rohrinterne Verformung im Bereich der Biegung zu verhindern. Wir liefern Dorne für jede Art von Rohrbiegemaschinen und jede Härte der Konstruktion. Unsere Dorne werden auch mit Innenverbindern und Kugeln hergestellt - diese Konstruktion ist viel fortschrittlicher als die Verwendung von Stahlseilen für die Qualität und Lebensdauer der Werkzeuge mit der Möglichkeit, die Innenkomponenten bei Bedarf auszutauschen.
list Vollteil oder Kugeldorn
list Standard oder kleiner Abstand zwischen den Kugeln
list Spezialdorne für quadratische und rechteckige Rohre
list Schmierstoffversorgung
list Hergestellt aus Aluminium-Bronze-Legierungen für harte Werkstoffe aus Rohr oder Stahl für weiche Werkstoffe
list Internes oder externes Anschlussgewinde
list Spezielle Nasengeometrie nach geplanter Rohrverformung
list Optionale Beschichtung
list Nut für Schweißnähte
list Länge nach Kundenwunsch

❯❯ Mehr über Dorne


Rohrbiegewerkzeuge

Faltenglättern

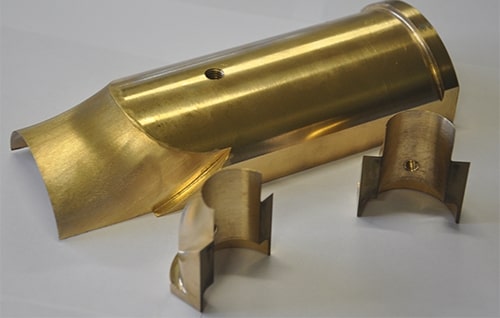

Faltenglätter ist das Spezialwerkzeug, das zusammen mit dem Biegewerkzeug installiert werden muss, um das Auftreten der Falten und Wellungen des gebogenen Bereichs des Rohres zu verhindern. Wir liefern Faltenglättern nach den Vorgaben des Kunden. (Es ist wichtig, dass die Maschine die Möglichkeit hat, Faltenglätter zu halten und zu installieren).
list Vollkörper oder Faltenglätter mit Insert
list Verschiedene Materialien nach dem Material des Rohres
list Einfache Klemmung
list Mikrofinish
list Länge nach den Anschlussgrößen der Maschine
list Hergestellt aus Aluminium-Bronze-Legierungen für harte Werkstoffe aus Rohr oder Stahl für weiche Werkstoffe


Rohrbiegewerkzeuge

Biegewerkzeuge schieben


Druckbiegen (oder Schubbiegen) ist ein spezielles Verfahren für Rohrbiegemaschinen, um das Rohr mit kontrollierter Kraft durch die speziell positionierten Rollen zu schieben, um den Radius zu bilden. Dieses Verfahren wird hauptsächlich zur Herstellung großer Radien (5 Rohrdurchmesser und größer) und standardmäßig für Anwendungen wie das Formen von Federn, Spulen, Möbelteilen, z. B. Stühlen usw. verwendet. Außerdem sind keine Druckbiegewerkzeuge erforderlich ein einziger Durchmesser. Wenn Ihre Machibe also die Druckbiegetechnologie unterstützt, können Sie sich darauf freuen, sie für mehr Zwecke einzusetzen. Wir bieten Komplettlösungen für Werkzeuge zum Druckbiegen als separate Sets sowie als Zusammenstellung mit Standard-Zugbiegewerkzeugen und Druckbiegen auf verschiedenen Ebenen der Rohrpositionierung. Auch austauschbare Walzen könnten ebenfalls bestellt werden.
